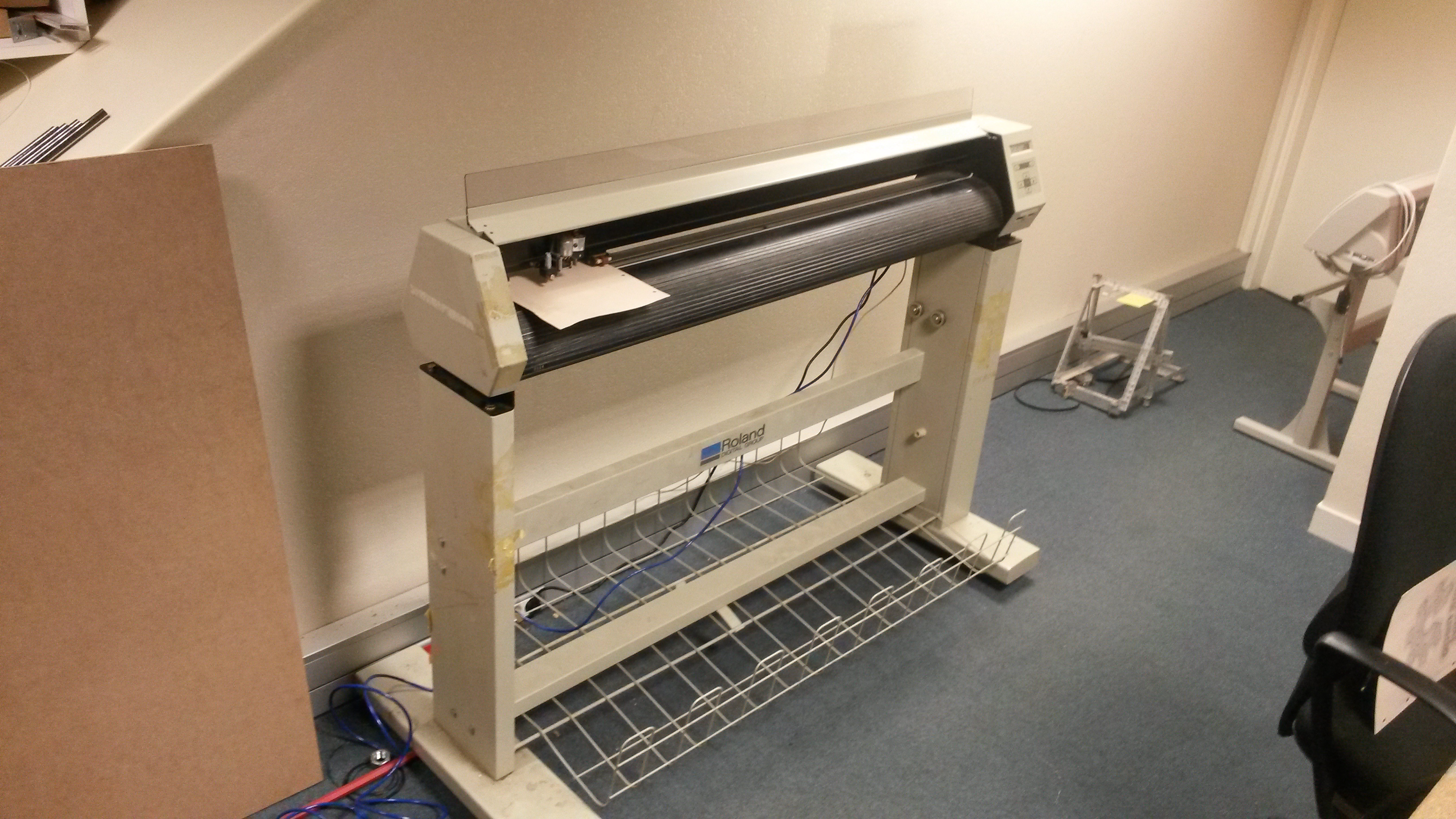

La Grande Découpeuse Vinyle (Roland) a été donnée au Tyfab (Merci Laurent !) et modifiée par les membres (Merci Arthur !). Elle dispose d'une largeur de travail de 1200 mm (rouleaux format A0) et nous permet de découper du vinyle autocolant, du papier, .

• Nom : Découpeuse vinyle
• Lieu : Alcôve TyFab
• Statut : Fonctionnel
• Propriétaire : TyFab
  • Responsable technique :
• Machine :
  • Alimentation : 230V - 0,6A
  • Type : Découpeuse vinyle
• Fabricant : Roland
  • Modèle : CAMM-1 PNC-1800 + Smoothieboard
  • Numéro de série : Z010239
• IP
  • 192.168.1.188 : basculer en 52 (+doc +fichier de config)

• Ne pas toucher la machine lorsqu'elle est en fonctionnement
• La lame est coupante, ne pas toucher la partie tranchante
• Les pinces a rouleaux qui appuient sur les feuilles sont assez puissantes, ne pas se coincer les doigts
• Ne pas ouvrir la machine
• Éviter de porter des vêtements amples qui pourraient se coincer dans la machine et retrousser les manches si besoin.
• Attacher correctement les cheveux longs.
• S'assurer qu'il n'y ai plus d'outils de réglage (clés, tournevis,…) sur la machine avant de la lancer.
• Ne jamais approcher ses mains d'une pièce en mouvement.

ATTENTION : tout le contenu de cette documentation est conçu comme un aide-mémoire pour les personnes sachant utiliser la Découpeuse Vinyle. Elle ne dispense en aucun cas d'une formation à l'utilisation de la machine auprès d'un personne compétente.

Chacun reste responsable de son utilisation des machines du FabLab et doit s'assurer de prendre toutes les précautions nécessaires.

De plus ce document n'est qu'un survol rapide des possibilités, il est fortement recommandé d'approfondir les options disponibles et de se documenter sur les pratiques de la découpe et sur le Gcode.

Un couteau est composé d'une lame mobile qui tourne sur elle même pour se positionner dans la bonne direction.

La longeur de la lame est réglable, ce qui permet de modifier la hauteur de la coupe (i.e. l'épaisseur du matériau qu'on veut découper)

Il existe plusieurs orientations de lames qui peuvent influer sur la façon dont le matériau est coupé.

Il faut 2 couches : celle qu'on découpe et un martyr.

Il faudra ensuite transférer le motif : pour celà on commence par écheniller, et on utilise un rouleau de transfert.

Visicut peut contrôler la machine, en utilisant un fichier de configuration.

Pour la Découpeuse vinyle BigVinyle (format A0) : vinyle.vcsettings (659 kB)

le Zéro est en haut à gauche

Le rouleau se met par l'avant (il est avalé par la machine). Il faut caler la feuille entre les pinces. En allumant la machine, la tête de découpe se positionne toute seule à gauche (c'est sa position initiale, ou zéro), on commence donc par pincer le côté gauche du rouleau. On fait ensuite glisser la pince droite et on pince le rouleau à droite.

C'est parti !

On peut aussi préférer générer un fichier G-Code (Cambam, Visicut, Plugin Inkscape, …) et utiliser une interfade ce contrôle (Visicut, SmoothieWeb, LaserWeb, Pronterface, CuteCom, …).

Il est recommandé de tester une première fois la découpe dans le vide (sans le couteau) afin de repérer les éventuels problèmes et ainsi éviter d'endommager l'outil, la pièce ou même la machine.

En cas de problème, il est possible d'interrompre l'usinage par la commande “abort”, ou tout simplement en coupant l'alimentation électrique de la Découpeuse Vinyle (un bouton d'arrêt d'urgence devrait bientôt être mis en place)

• Vérifier régulièrement l'état des câbles (alimentation, réseau)
• Vérifier l'état de propreté des glissières.
• Huiler si nécessaire les glissières.

Pour lister les opérations de maintenance qui ont été effectués

Pour lister les projets utilisant cette machine
