David-Laserscanner

Un scanner 3D est un dispositif permettant d'acquérir la forme et la texture (couleurs) d'un objet en 3D dimensions. Le principe est analogue au scanner papier, en 3D dimensions.

Deux technologies utilisables avec le logiciel David-Laserscanner (logiciel gratuit mais non libre)

  • Scan avec ligne laser (voir exemple plus bas)
  • Scan avec lumière structurée : Projection de frange à l'aide d'un vidéo-projecteur


Cliquez moi pour plus d'informations sur le scanner 3D construit pour l'ENS Cachan.

Autres ressources :

Scan d'objets par lumière structurée

Technologie

On place l'objet ou la personne à scanner entre le vidéoprojecteur et les mires de calibration (il est possible de se passer des mires de calibration). On projette des franges de noir/blanc à l'aide du vidéoprojecteur. La géométrie des franges varie rapidement (épaisseur et écartements des franges). Une webcam capture l'image et la ré

Avantages :

  • Scan très rapide
  • Précision supérieure au laser
  • Pas de danger comparé au laser

Inconvénients :

  • Le projecteur coûte cher !
  • ?

Mise en œuvre

Voici la liste des composants dont nous avons besoin (il manque l(es) élément(s) en gras) :

  • Un vidéoprojecteur : benQ MX514
  • Une webcam : Hercules Deluxe Optical Glass
  • Des mires de calibration (feuilles A4 imprimées)

État des lieux

Pour l'instant le logiciel utilisé est David-Laserscanner, qui est gratuit mais pas libre. Liste des logiciels libres pour le scan par lumière structurée :

  • Item de liste
  • Item de liste

Scan du jeudi 8 novembre 2012

La mise en place est difficile pour les raisons suivantes :

  • Éclairage difficilement maîtrisable (les néons éclairent trop forts)
  • La caméra n'est pas fixé, le tout bouge
  • Pas de montage pour l'angle droit des mires

Points positif :

  • Un premier scan a été réalisé
  • Le projecteur semble convenir


Le projet

L'idée proposée est de scanner le buste d'un humain réel. Ce n'est pas facile pour les raisons suivantes :

  • La personne doit être immobile, les expressions faciales figées
  • Il faut faire plusieurs scans pour un résultat optimal, la personne ne doit pas bouger ! Un tabouret qui tourne peut être une solution simple.

Une fois le buste scanné, il faut reconstituer un fichier 3D fermé, c'est à dire une forme aux contours fermés pour pouvoir ensuite imprimer ce buste grâce à une imprimante 3D. C'est réalisable avec des logiciels gratuits

Pour aller plus loin

Si on arrive à des résultats très satisfaisants on peut importer le maillage obtenu et effectuer une re-topologie (c'est à dire récréer un maillage propre) pour l'animation. On peut imaginer animer la personne scannée.

Cependant c'est un énorme travail qui nécessite beaucoup de temps et de technique.

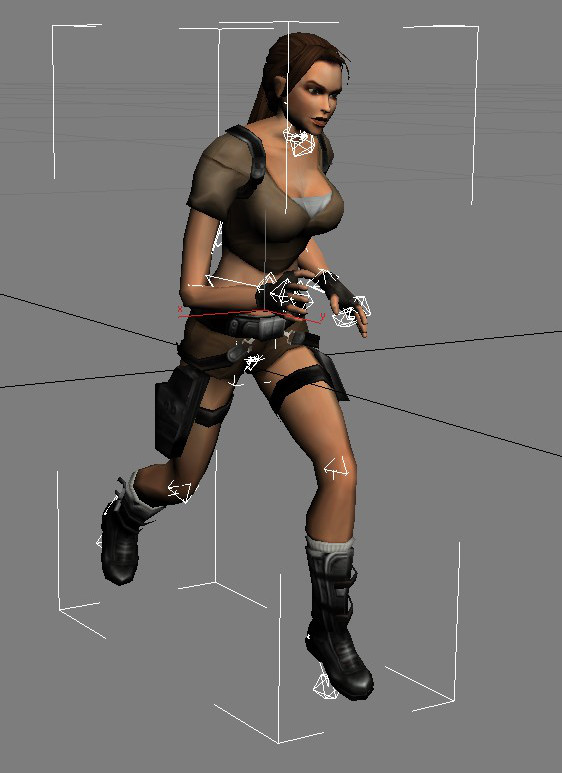

Exemple de RIG déjà réalisé sous 3DS max 9 (Lara Croft)
