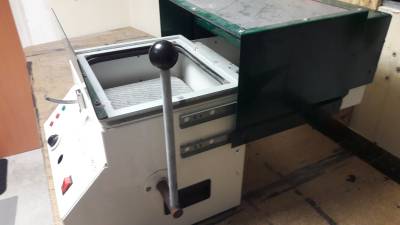

Thermoformeuse

  • Nom : Thermoformeuse
  • Lieu : DAB
  • Propriétaire : Alice
    • Responsable technique : FIXME
  • Machine :
    • Alimentation : 220V
    • Type : Outillage Conventionnel
  • Fabricant : Technologie Services
    • Modèle : T4010
    • Numéro de série : FIXME
    • Date d'achat : 2002

Consignes de sécurité

  • L'utilisation de cette machine fait appel à des notions de plasturgie, il est fortement recommandé de se renseigner sur ce domaine et notamment les matériaux en jeu avant toute utilisation.
  • Attention aux risques de brûlure. Tant avec les éléments chauffants, qu'avec les pièces réalisés lors de leur extraction
  • Les matériaux plastiques peuvent réagir très différemment lorsqu’ils sont chauffés (inflammabilité, dégagements gazeux, …). Assurez-vous de savoir exactement quel matériaux vous utilisez et de connaître les risques associés.

Tutoriel d'utilisation

ATTENTION : tout le contenu de cette documentation est conçu comme un aide-mémoire pour les personnes sachant utiliser l'outil. Elle ne dispense en aucun cas d'une formation à l'utilisation de la machine auprès d'un personne compétente.

Chacun reste responsable de son utilisation des machines du FabLab et doit s'assurer de prendre toutes les précautions nécessaires.

Préparation

Calcul du temps de chauffe

T = E*M/(P*R)





  • T : Temps de chauffe en secondes
  • E : Enthalpie du polymère de la température ambiante à la température de formage en J/kg
  • M : Masse de la partie chauffée de la plaque en kg
  • P : Puissance de chauffe en Watts (a voir si indiqué sur la machine FIXME)
  • R : Rendement

Enthalpie : énergie nécessaire pour élever un gramme de matière de la température ambiante à la température de thermoformage

Calcul de l'enthalpie

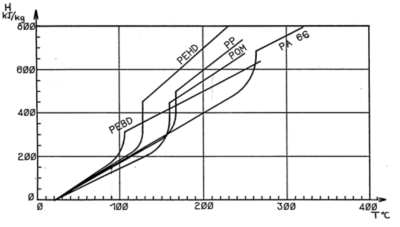

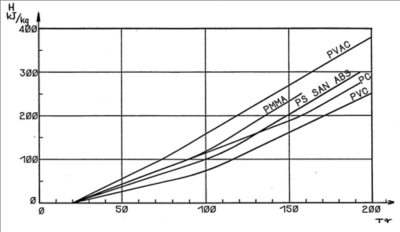

L'enthalpie se détermine par la lecture des abaques suivants : Ces abaques peuvent être retrouvés par calorimétrie expérimentale avec la formule suivante: où c est la chaleur massique exprimée en J/kg

Calcul du rendement

Le rendement dépend du matériau utilisé :

Matériau ABS PS PSB PETG PMMA PVC
Rendement 0.28 0.42 0.32 0.45 0.25 0.30

Températures

Matériau ABS PS PP PET PMMA PVC PC
Température du moule 80 80 10 60 90 60 130
Température de thermoformage 130-180 130-185 150-165 120-170 150-190 100-155 170-200

Utilisation

  • Installer le moule au centre du plateau
  • Installer la feuille à thermoformer sous le cadre serre-flan
  • Abaisser le serre-flan et le verrouiller
  • Avancer le chariot de protection
  • (préchauffage ?)
  • Avancer le chariot chauffant au dessus de la plaque à thermoformer jusqu'à la butée
  • Régler la temporisation en fonction de la valeur calculée précédemment
  • À la fin de la temporisation activer la pompe à vide et reculer le chariot chauffant
  • Monter le moule en agissant sur le levier latéral
  • Attendre un trentaine de seconde que la feuille prenne bien la forme du moule
  • Éteindre la pompe à vide
  • Une fois la feuille refroidie, reculer le chariot de protection
  • Débrider le cadre serre-flan pour libérer la feuille et démouler doucement en s'aidant éventuellement de la pompe en position démoulage
  • Retirer le moule

Maintenance

Maintenance régulière

  • Huiler les parties mobiles
  • Vérifier l'état des éléments chauffants
  • Vérifier l'étanchéité lors de la mise sous vide

Opérations effectués

  • 2017 : Remise en état (démontage, nettoyage, remontage, graissage)

Modification / Évolution / À Faire

  • Notice technique à proximité du poste de travail

Projets

Pour lister les projets utilisant cette machine

Documentation
