Coccinelle

Le but de ce projet est la réalisation d'une coccinelle lumineuse.
Ses yeux constitués 2 LEDs s’allument automatiquement lorsque l'obscurité est détectée.

Le Principe

Pour détecter le changement de luminosité, nous utilisons une photorésistance.

Ce composant aussi nommé LDR est une résistance dont la valeur varie très largement avec l'éclairement : de quelques ohms en pleine lumière à plusieurs dizaines de millions d'ohms dans l'obscurité.

Matériel

- Une photorésistance
- Une résistance 4,7 k ohms
- 2 leds rouges
- 1 transistor NPN 2n2222
- 1 pile CR2032 (3V)
- 1 support de pile
- Du fil électrique

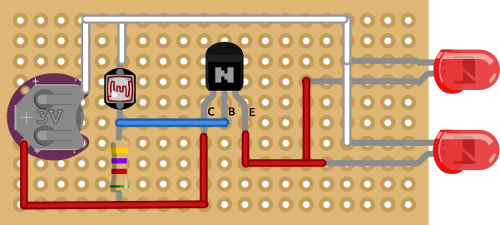

Schémas
